Einbaufehler vermeiden: Belastungsklassen von Schachtabdeckungen

Für Fußgängerflächen genügt Klasse A15, für Parkplätze und PKW-Parkdecks reicht B125, Straßenfahrbahnen brauchen die passende Klasse für Fahrzeugverkehr. Maßgeblich ist DIN EN 124, die Planer und Auftraggeber zur Auswahl verpflichtet. Bei Zweifeln über die tatsächliche Verkehrsbelastung gilt eine einfache Regel: lieber eine Klasse höher ansetzen als später nachbessern müssen.

---

Kurz gesagt:

• Bei Unklarheit über die tatsächliche Verkehrsbelastung sollte eine höher eingestufte Klasse gewählt werden, um Nachbesserungen zu vermeiden.
• Für Fußgängerbereiche genügt die Klasse A15, während Parkplätze meist mit B125 auskommen; stark beanspruchte Straßen erfordern D400 oder höher.
• Die Belastungsklassen reichen von A15 bis F900, wobei die Prüfkraft in Kilonewton die statische Last im Labor angibt, nicht die dynamische Beanspruchung.
• Die richtige Normenbasis ist die DIN EN 124, die die Klassen, Prüfverfahren und Materialanforderungen festlegt; die Verantwortung für die Auswahl liegt beim Planer.
• Materialwahl (Guss, Stahl, Kunststoff) beeinflusst Tragfähigkeit, Gewicht und Wartungsaufwand, wobei Guss bei Schwerlasten üblich bleibt, Kunststoff bis B125 geeignet ist.

---

Inhaltsverzeichnis

• Welche Belastungsklassen gibt es bei Schachtabdeckungen?
• Wie ordnet man Klassen den richtigen Einbaustellen zu?
• Welche Normen und Prüfvorschriften regeln Schachtabdeckungen?
• Guss, Stahl oder Kunststoff: welches Material passt zur Klasse?
• Worauf kommt es beim Einbau von Schachtabdeckungen an?
• Was gehört in die Ausschreibung für Schachtabdeckungen?
• Praxisblick: Erfahrungen der Yörük WEGE Bau GmbH
• Ihr Angebot für Tiefbau und Entwässerung im Raum Hannover
• Quellen
• FAQ

Welche Belastungsklassen gibt es bei Schachtabdeckungen?

Sechs Klassen strukturieren den Markt, von A15 bis F900. Jede Klasse steht für eine statische Prüfkraft in Kilonewton, also die Kraft, die eine Abdeckung im Prüfversuch aushalten muss, ohne zu versagen. Die Umrechnung in Tonnen ist eine grobe Näherung, hilft aber beim praktischen Einordnen der Klasse.

Diese Standardwerte gelten deutschlandweit einheitlich, weil DIN EN 124 eine europäische Norm ist. Wichtig für die Praxis: Die Prüfkraft beschreibt eine statische Last im Labor, nicht die dynamische Beanspruchung durch rollenden Verkehr, Bremsvorgänge oder Rangierbewegungen. Genau dieser Unterschied führt in der Praxis oft zu Fehleinschätzungen bei der Klassenwahl.

Wie ordnet man Klassen den richtigen Einbaustellen zu?

Die Norm unterteilt Einsatzorte in Gruppen, die sich an der tatsächlichen Nutzung orientieren, nicht am optischen Erscheinungsbild der Fläche.

• Gruppe 1 (A15): Bereiche, die nur zu Fuß begangen werden, etwa Gartenwege oder Grünflächen.
• Gruppe 2 (B125): Gehwege, Fußgängerzonen und Parkplätze für PKW, teils auch Parkdecks.
• Gruppe 3 (C250): Randbereiche von Fahrbahnen, Rinnen und Übergänge zum Bordstein.
• Gruppe 4 (D400): Fahrbahnen aller Straßenklassen, auch bei starkem Schwerlastverkehr.
• Gruppen 5 und 6 (E600, F900): Hafenanlagen, Flugbetriebsflächen und Industriegelände mit außergewöhnlichen Radlasten.

Ein Parkdeck mit reinem PKW-Verkehr kommt meist mit B125 aus. Eine Ladezone oder ein Logistikhof, auf dem Sattelzüge rangieren, braucht dagegen häufig D400, selbst wenn die Fläche äußerlich wie ein gewöhnlicher Hof wirkt. Bei Mischflächen mit unklarer künftiger Nutzung wählen Sie im Zweifel die nächsthöhere Klasse und vermeiden so einen kostspieligen Rückbau.

Welche Normen und Prüfvorschriften regeln Schachtabdeckungen?

DIN EN 124 legt die Prüfkraftwerte, die Klasseneinteilung und die Grundanforderungen an Material und Konstruktion fest. Sie ist die zentrale Rechtsgrundlage für Hersteller und Planer in ganz Deutschland.

• DIN EN 124 definiert die sechs Belastungsklassen und schreibt die Prüfverfahren vor, mit denen Hersteller die Tragfähigkeit nachweisen müssen.
• DIN 19596 ergänzt diese Norm produktbezogen für bestimmte Abdeckungsgruppen und wurde erst 2025 aktualisiert veröffentlicht.
• Die Auswahl der richtigen Klasse liegt in der Verantwortung des Planers, nicht des Herstellers, der lediglich normgerechte Produkte liefert.
• Ab Klasse C250 müssen Abdeckungen verkehrssicher befestigt werden, um ein Herausschleudern durch Fahrzeuglasten zu verhindern.

Guss, Stahl oder Kunststoff: welches Material passt zur Klasse?

Die Werkstoffwahl entscheidet nicht nur über Tragfähigkeit, sondern auch über Gewicht, Korrosionsverhalten und Wartungsaufwand im laufenden Betrieb.

• Gusseisen und Stahl tragen sehr hohe Lasten zuverlässig, benötigen aber je nach Umgebung einen Korrosionsschutz, besonders in feuchten oder chemisch belasteten Böden.
• Kunststoff und Verbundwerkstoffe sind deutlich leichter, korrosionsbeständig und lassen sich einfacher handhaben. Praktisch eignen sie sich meist bis B125, für stark befahrene Bereiche fehlt ihnen jedoch die Reserve.
• Guss verlangt regelmäßige Sichtkontrolle auf Rostbildung, Kunststoff punktet dagegen mit geringerem Wartungsaufwand über die Nutzungsdauer.
• Für Schwerlastbereiche ab D400 bleibt Gusseisen aktuell die gängige Wahl, weil Kunststoffvarianten die geforderte Steifigkeit selten wirtschaftlich erreichen.

Die Materialentscheidung wirkt sich direkt auf den Einbau aus: Schwere Gussdeckel erfordern geeignetes Hebezeug, leichte Kunststoffdeckel lassen sich von zwei Personen setzen.

Worauf kommt es beim Einbau von Schachtabdeckungen an?

Eine Schachtabdeckung versagt selten wegen der Klasse selbst, sondern fast immer wegen eines Einbaufehlers darunter. Der Unterbau trägt die eigentliche Last, der Rahmen verteilt sie nur weiter.

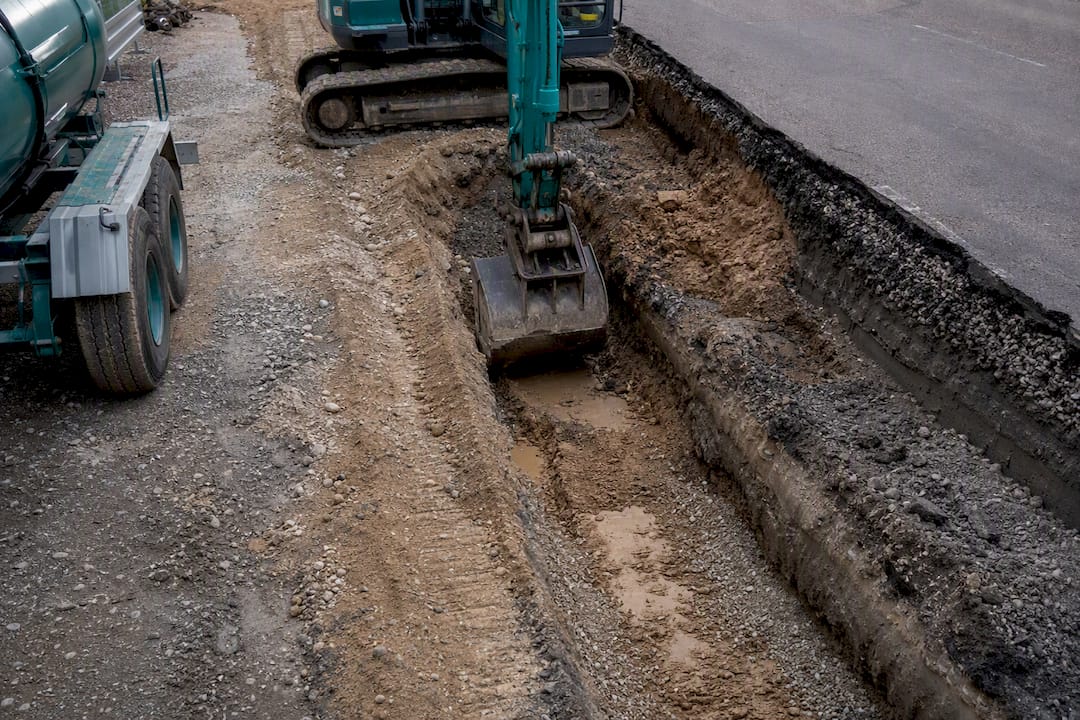

1. Tragfähigen Unterbau herstellen. Ohne ausreichend verdichtetes Fundament nützt auch die höchste Klasse nichts, weil sich die Fläche unter Verkehrslast absenkt.

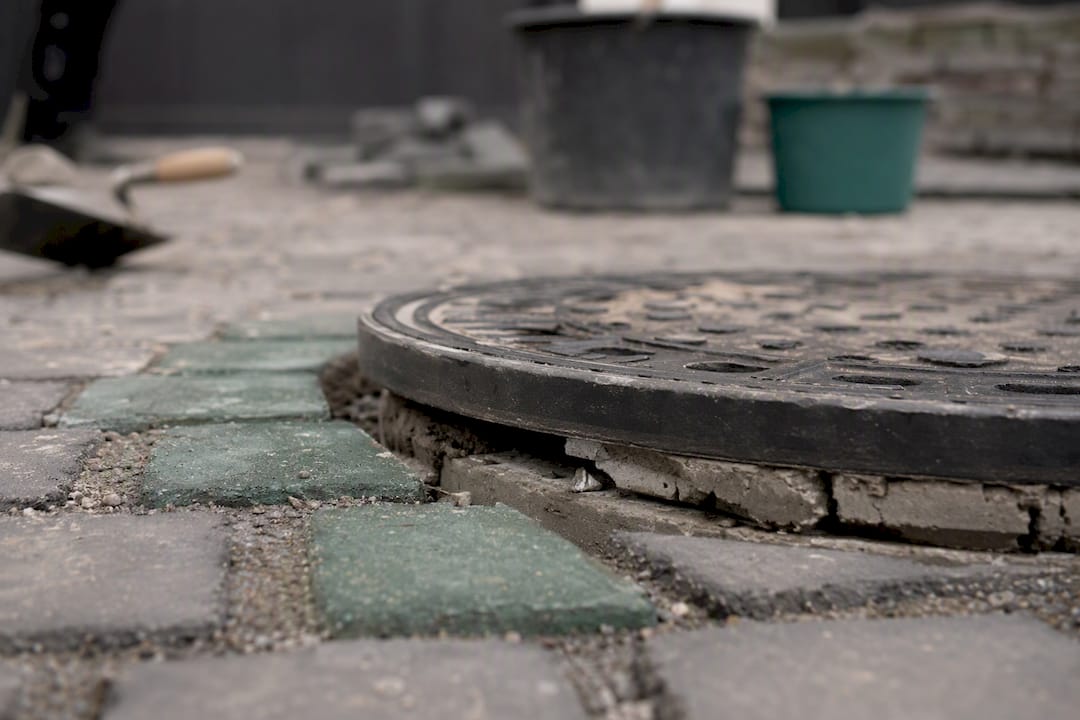

2. Mörtelfuge korrekt dimensionieren. Eine Fugendicke unter etwa drei Zentimetern pulverisiert unter Last schnell und führt zu Setzungen und klappernden Deckeln.
3. Höhentoleranzen einhalten. Der Übergang zwischen Rahmen und Fahrbahn darf maximal 5 Millimeter abweichen, sonst entstehen Lärm, Kantenabrieb und vorzeitiger Verschleiß.
4. Einbaumethode wählen. Einwalzbare Abdeckungen brauchen eine vollflächige Unterfütterung, aufgemörtelte Rahmen dagegen eine gleichmäßige, luftblasenfreie Fugenschicht.
5. Nach Fertigstellung kontrollieren. Prüfen Sie den Deckel auf Wackelfreiheit und Höhenlage, bevor die Fläche wieder für Verkehr freigegeben wird.

Profi-Tipp: Fotografieren Sie Unterbau und Fugendicke vor dem Verfüllen. Bei späteren Setzungen lässt sich sonst kaum noch nachweisen, ob der Fehler im Material oder im Einbau lag.

Was gehört in die Ausschreibung für Schachtabdeckungen?

Eine unvollständige Leistungsbeschreibung ist einer der häufigsten Gründe, warum die falsche Klasse verbaut wird. Folgende Angaben sollten in jedem Leistungsverzeichnis stehen:

• Gewünschte Belastungsklasse mit Verweis auf DIN EN 124
• Nennweite und Rahmenform der Abdeckung
• Befestigungsart, insbesondere bei Klassen ab C250
• Werkstoff (Guss, Stahl oder Kunststoff) inklusive Korrosionsschutzanforderung
• Prüfzeugnis oder Konformitätsnachweis des Herstellers

Entscheidend für die Klassenwahl sind die tatsächliche Verkehrsbelastung, die zu erwartenden Radlasten, der spätere Wartungszugang und mögliche chemische Einflüsse aus Boden oder Abwasser. Planen Sie außerdem einen Sicherheitsspielraum ein, wenn sich die Nutzung der Fläche in den kommenden Jahren ändern könnte.

Praxisblick: Erfahrungen der Yörük WEGE Bau GmbH

In über 2.000 Projekten und mehr als 20 Jahren im Straßen- und Tiefbau zeigt sich ein wiederkehrendes Muster: Die meisten Schäden an Schachtabdeckungen entstehen nicht durch eine falsch gewählte Klasse, sondern durch einen unterdimensionierten Unterbau oder eine zu dünne Mörtelfuge. Bei Sanierungen finden wir häufig Abdeckungen, die rein rechnerisch die richtige Klasse hatten, aber ohne ausreichende Fundamentvorbereitung eingebaut wurden und deshalb schaukeln oder absacken. Wer unsicher ist, welche Klasse für seine Fläche wirklich passt, sollte das Gespräch mit einem Fachbetrieb vor der Bestellung suchen, nicht danach.

Ihr Angebot für Tiefbau und Entwässerung im Raum Hannover

Yörük WEGE Bau GmbH plant und baut Entwässerungsanlagen mit passender Schachtabdeckung aus einer Hand, statt Sie zwischen Tiefbauunternehmen, Materiallieferant und Pflasterbetrieb hin und her zu schicken.

Für Tiefbau, Einbau und Sanierung von Schachtabdeckungen sowie komplette Entwässerungs- und Abwassersysteme sind wir Ihr Ansprechpartner in Wunstorf, Hannover und der Region. Kleinere und mittlere Vorhaben realisieren wir mit eigenen Maschinen im Umkreis von rund 100 Kilometern, größere Gewerbe- und Industrieprojekte übernehmen wir auf Anfrage deutschlandweit. Für eine belastbare Angebotsanfrage geben Sie uns bitte die Einbausituation, die gewünschte Belastungsklasse und die benötigten Maße an. Unsere Bauleistungen im Überblick zeigen, welche Arbeiten wir im Straßen- und Tiefbau übernehmen. Fordern Sie ein Angebot an, wenn Sie eine Schachtabdeckung fachgerecht einbauen oder eine bestehende Fläche sanieren lassen möchten.

Quellen

Für vertiefende Informationen empfehlen sich die Normtexte selbst sowie herstellerunabhängige Fachartikel: Baustoffwissen erklärt Materialunterschiede, KESSEL bietet eine kompakte Themenseite zu Belastungsklassen, und die Wikipedia-Übersicht fasst die Prüfkraftwerte zusammen.

• Schachtabdeckungen: Typen und Materialien (Baustoffwissen)
• Belastungsklasse (Wikipedia)
• Belastungsklassen für Entwässerungstechnik - KESSEL
• GET-Kompakt-Info-94 (Einbauhinweise)
• Übersicht Belastungsklassen (nrtec-PDF)

FAQ

Was bedeutet Schachtabdeckung Klasse D400?

D400 bedeutet eine geprüfte statische Tragfähigkeit von 400 kN, umgerechnet etwa 40 Tonnen. Diese Klasse ist die Mindestvorgabe für Straßenfahrbahnen mit regulärem Fahrzeugverkehr.

Welche Belastungsklassen gibt es für Schachtabdeckungen?

Es gibt sechs Klassen: A15, B125, C250, D400, E600 und F900, jeweils benannt nach ihrer Prüfkraft in Kilonewton. Sie reichen von reinen Fußwegen bis zu Flugplatzflächen.

Welche Schachtabdeckungen gibt es nach Material?

Üblich sind Abdeckungen aus Gusseisen, Stahl und Kunststoff. Guss und Stahl tragen sehr hohe Lasten, Kunststoff eignet sich als leichte, korrosionsbeständige Lösung meist bis zur Klasse B125.

Wie hoch ist die Prüfkraft der Schachtabdeckung Klasse B?

Klasse B125 verlangt eine Prüfkraft von 125 kN, was etwa 12,5 Tonnen entspricht. Diese Klasse wird typischerweise auf PKW-Parkplätzen und in Fußgängerzonen mit gelegentlichem Fahrzeugverkehr eingesetzt.

Was passiert, wenn ich die falsche Belastungsklasse wähle?

Eine zu niedrig gewählte Klasse kann unter Verkehrslast brechen oder sich absenken, eine überdimensionierte Klasse kostet lediglich unnötig mehr. Bei Unsicherheit über die künftige Nutzung empfiehlt sich deshalb, eine Klasse höher anzusetzen.
